Runde Luftleitungen und Formstücke aus verzinktem Stahlblech

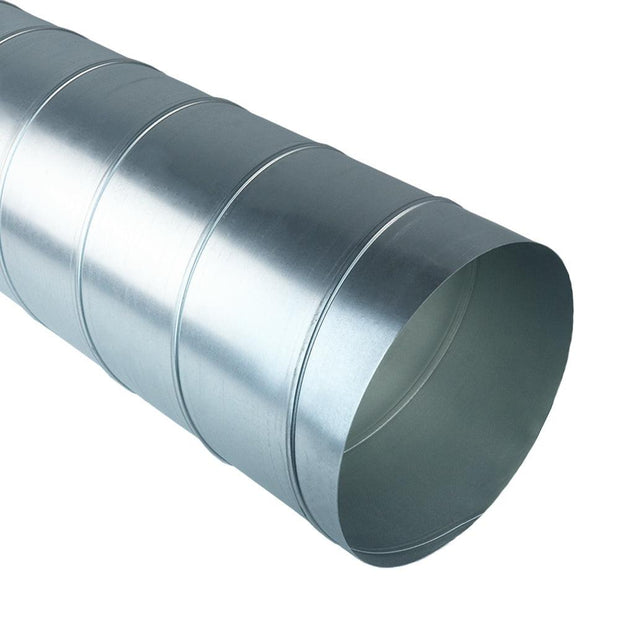

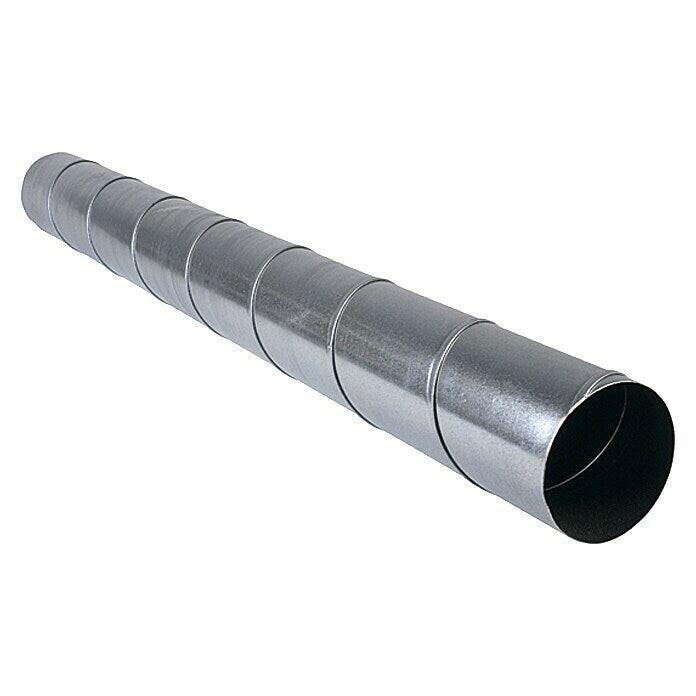

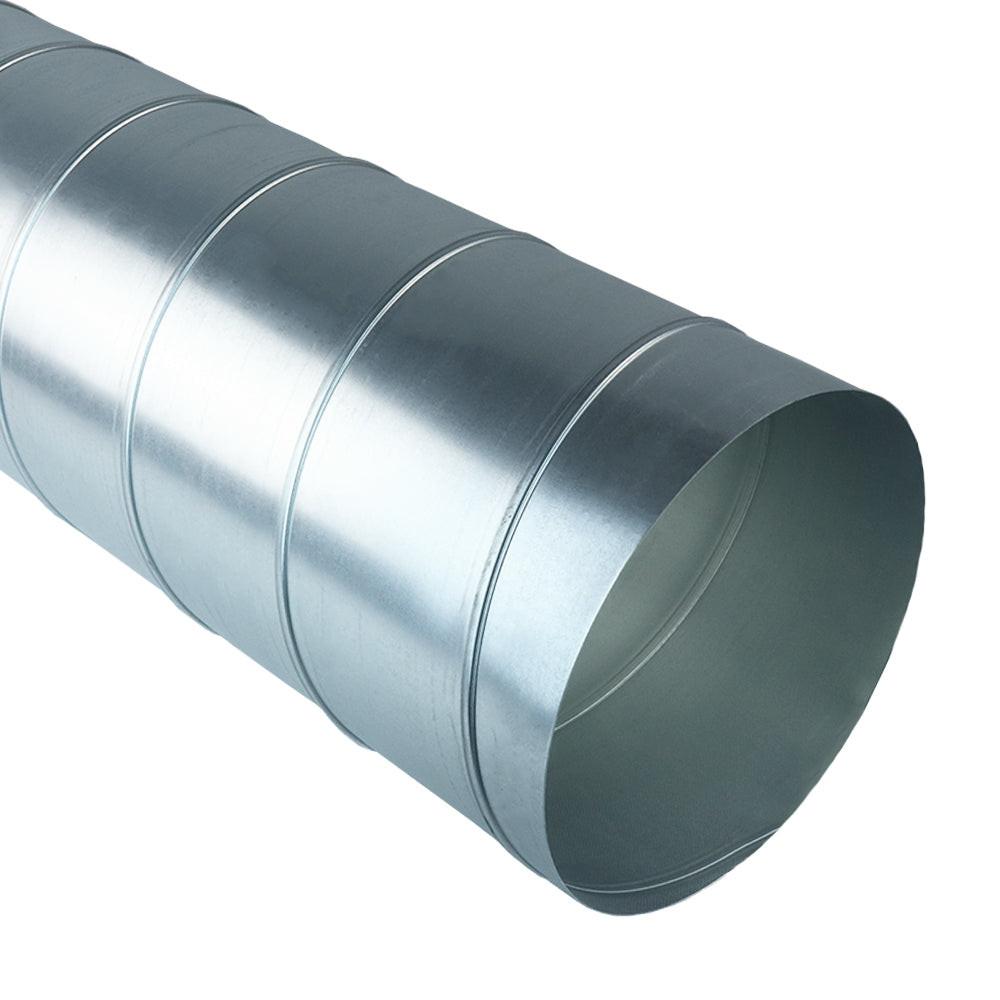

Wickelfalzrohr mit Außenfalz und Verformungssperre für den Außenfalz und schmiermittelreduzierte Fertigung
Maße nach DIN EN 1506 (Die Toleranz der Länge L beträgt 0,005 x L)
Luftdichtheitsklasse D nach DIN EN 12237.
Grenzwert des statischen Druckes +2000 Pa/-750 Pa
Ab NW 250 mm mit Doppelsicke als Versteifung zur Erhöhung der mechanischen Stabilität

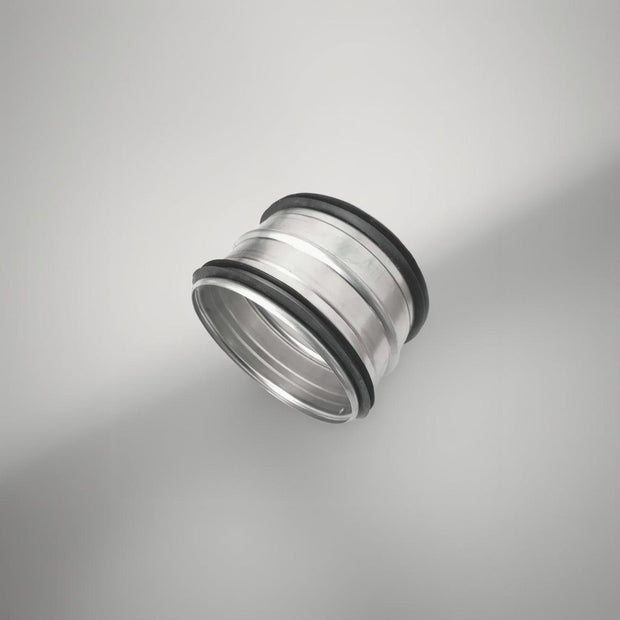

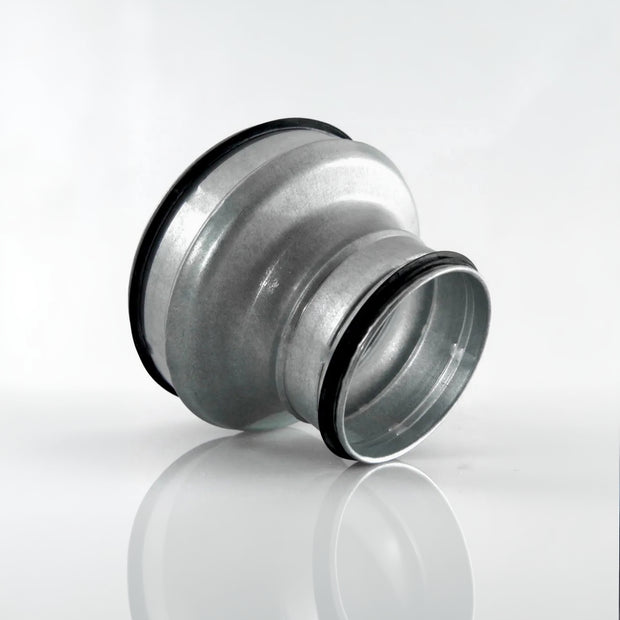

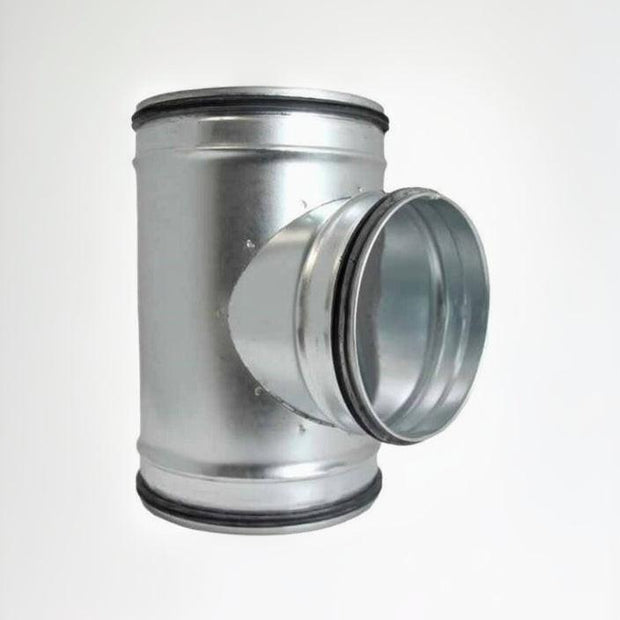

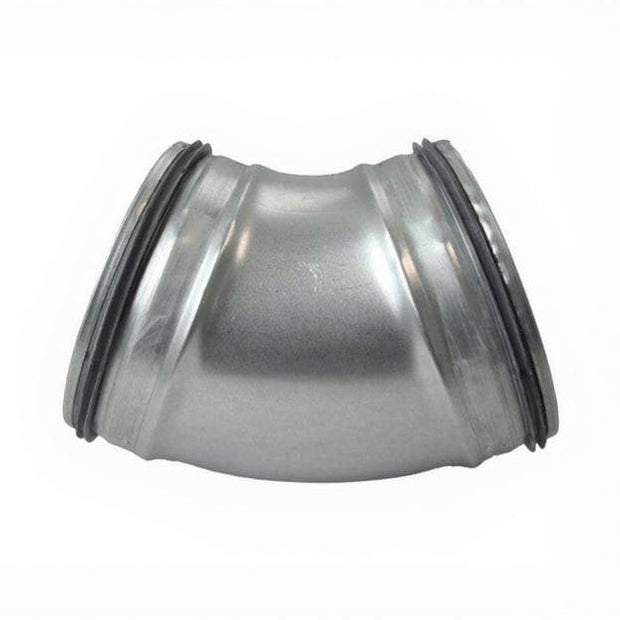

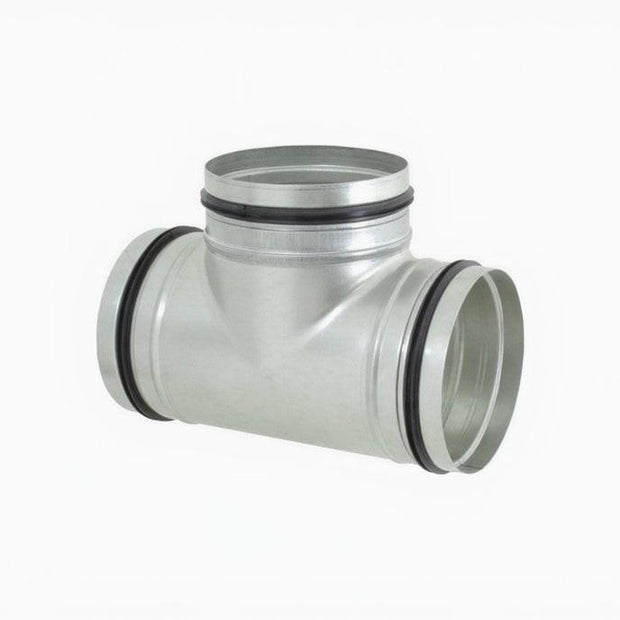

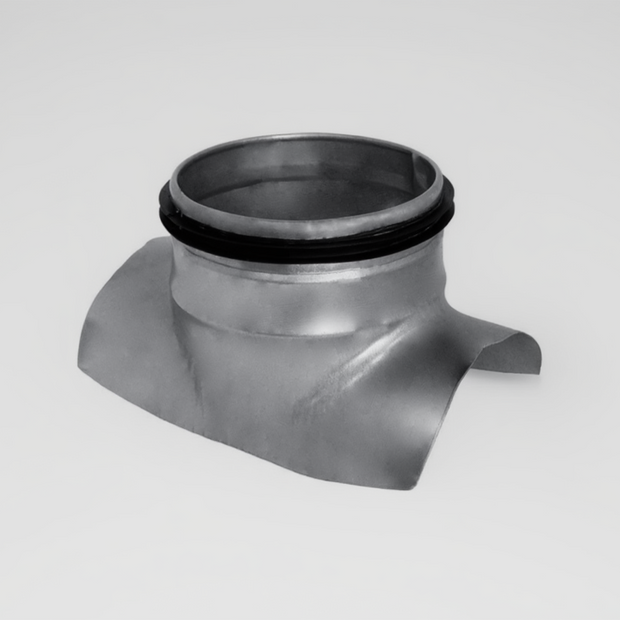

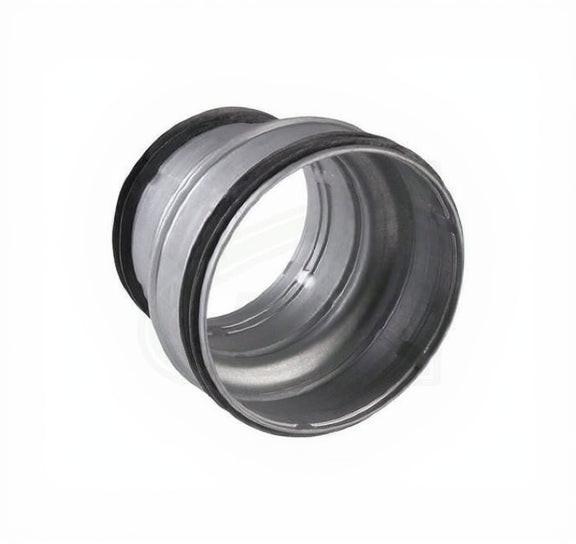

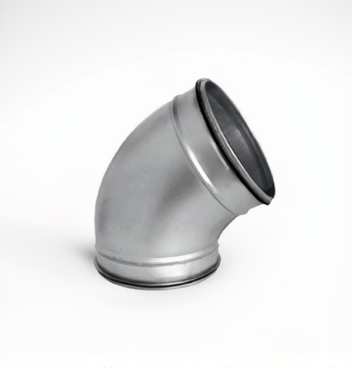

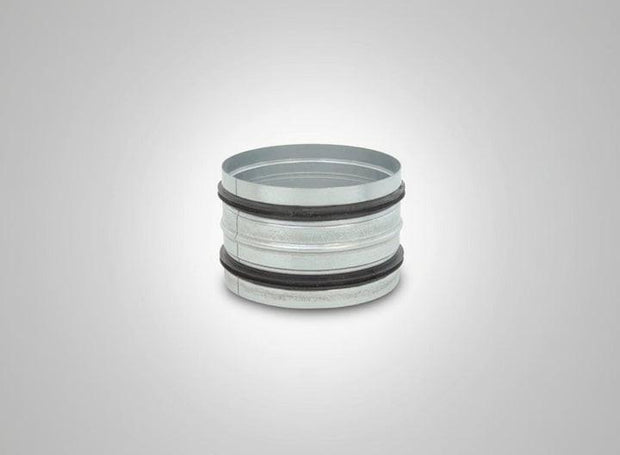

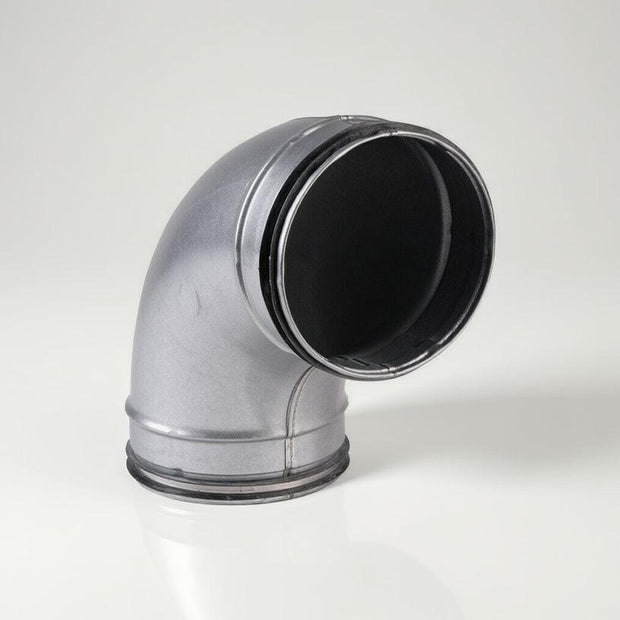

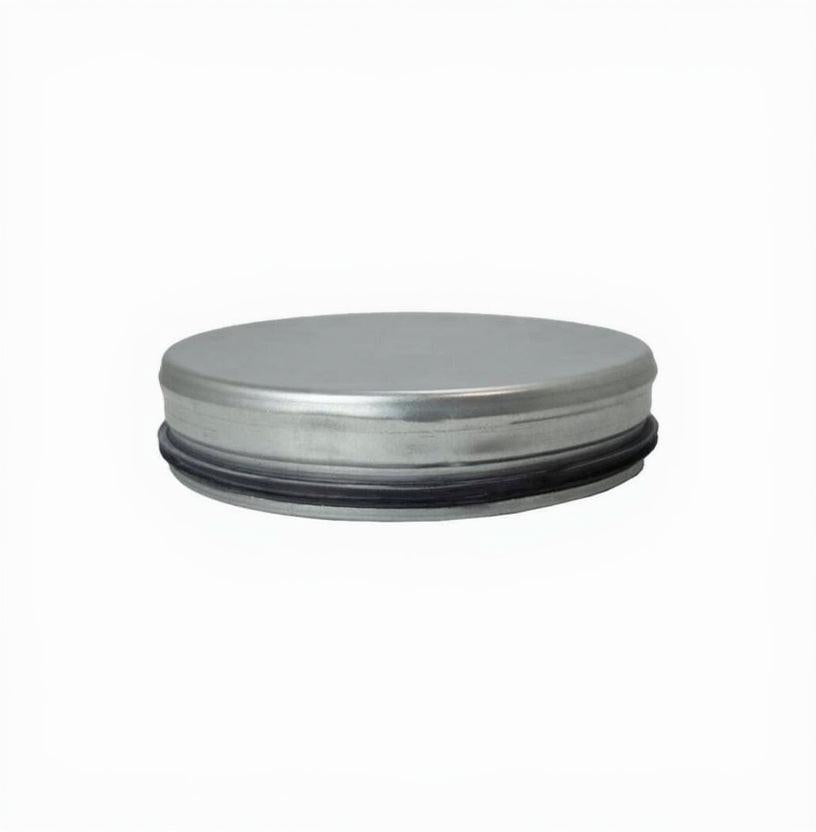

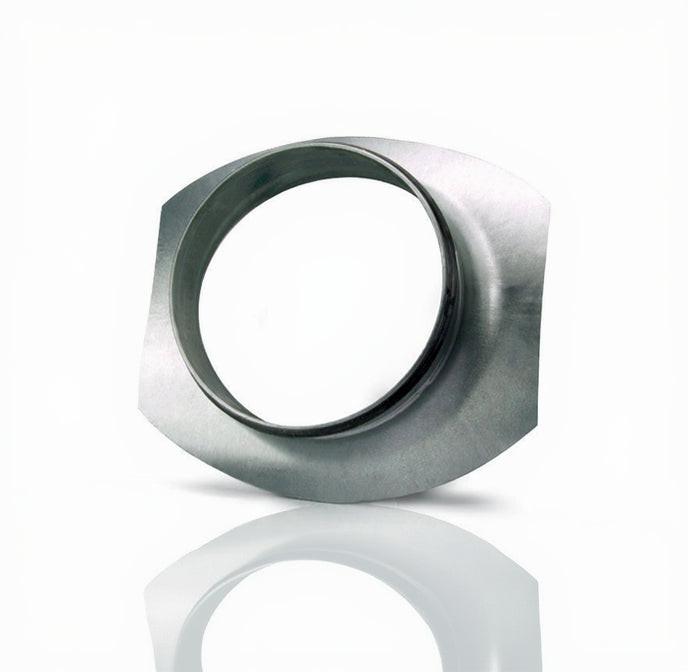

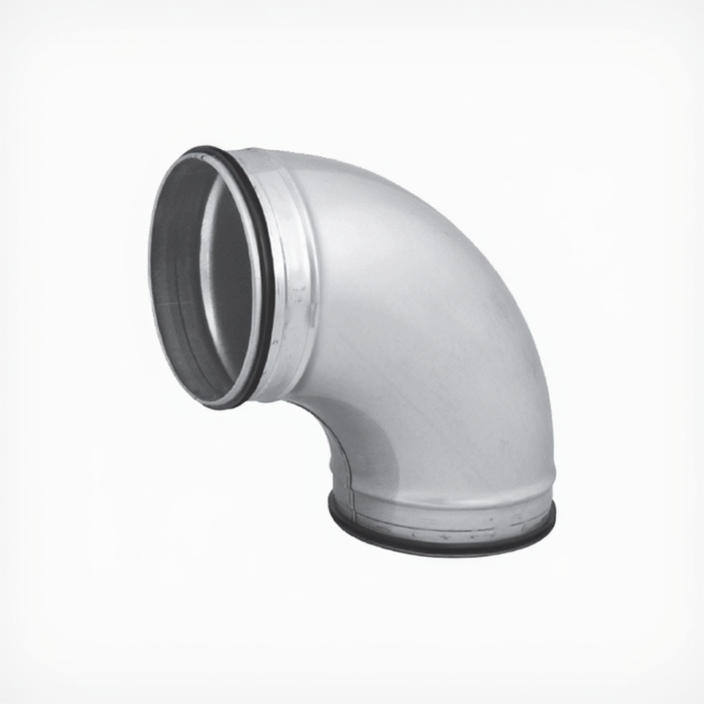

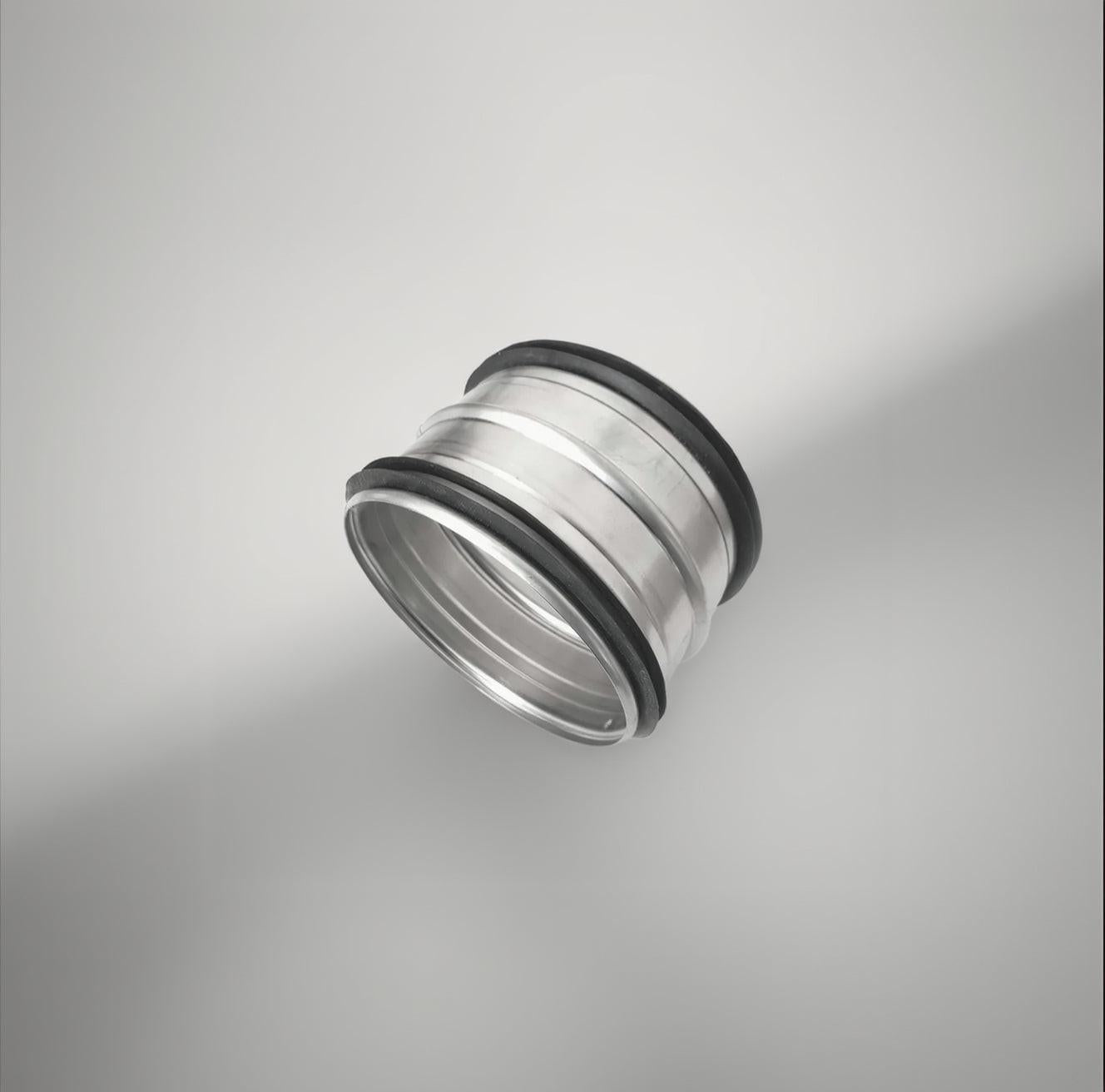

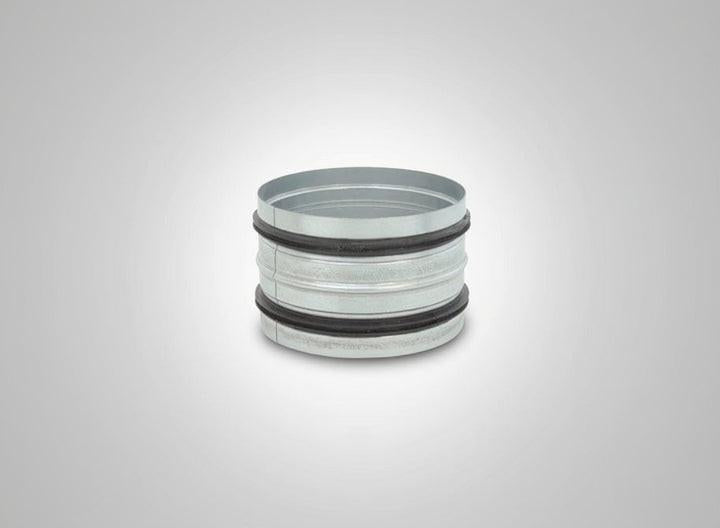

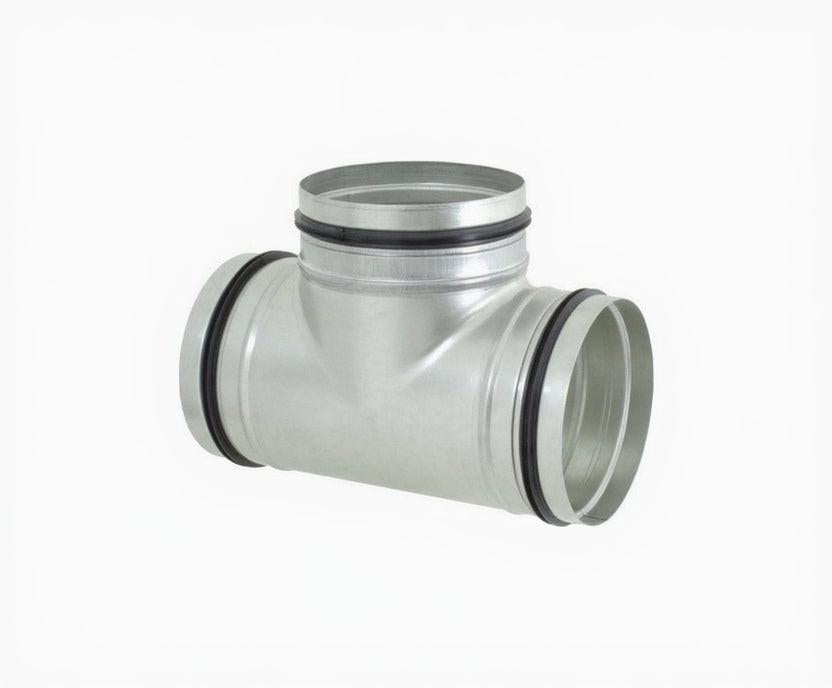

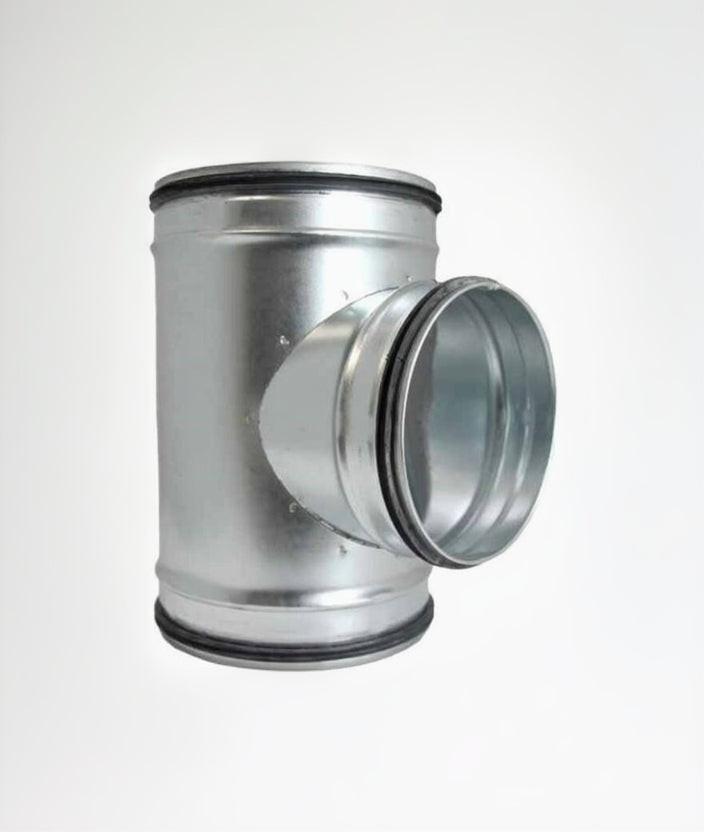

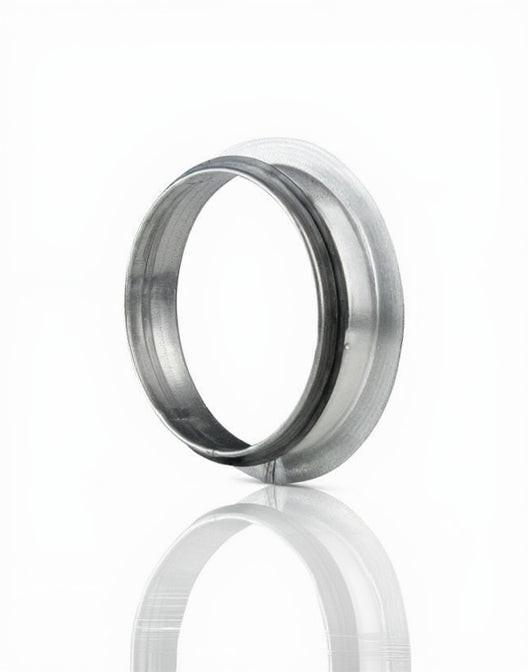

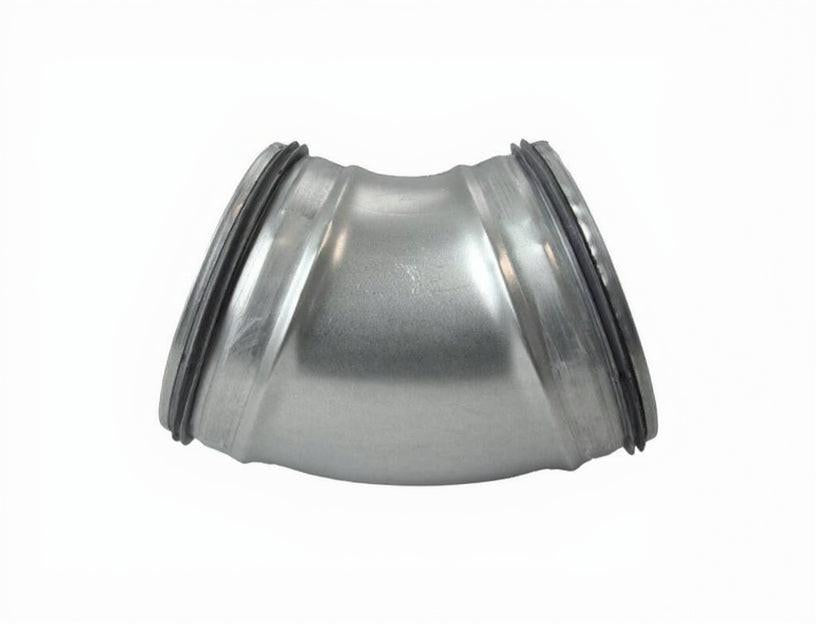

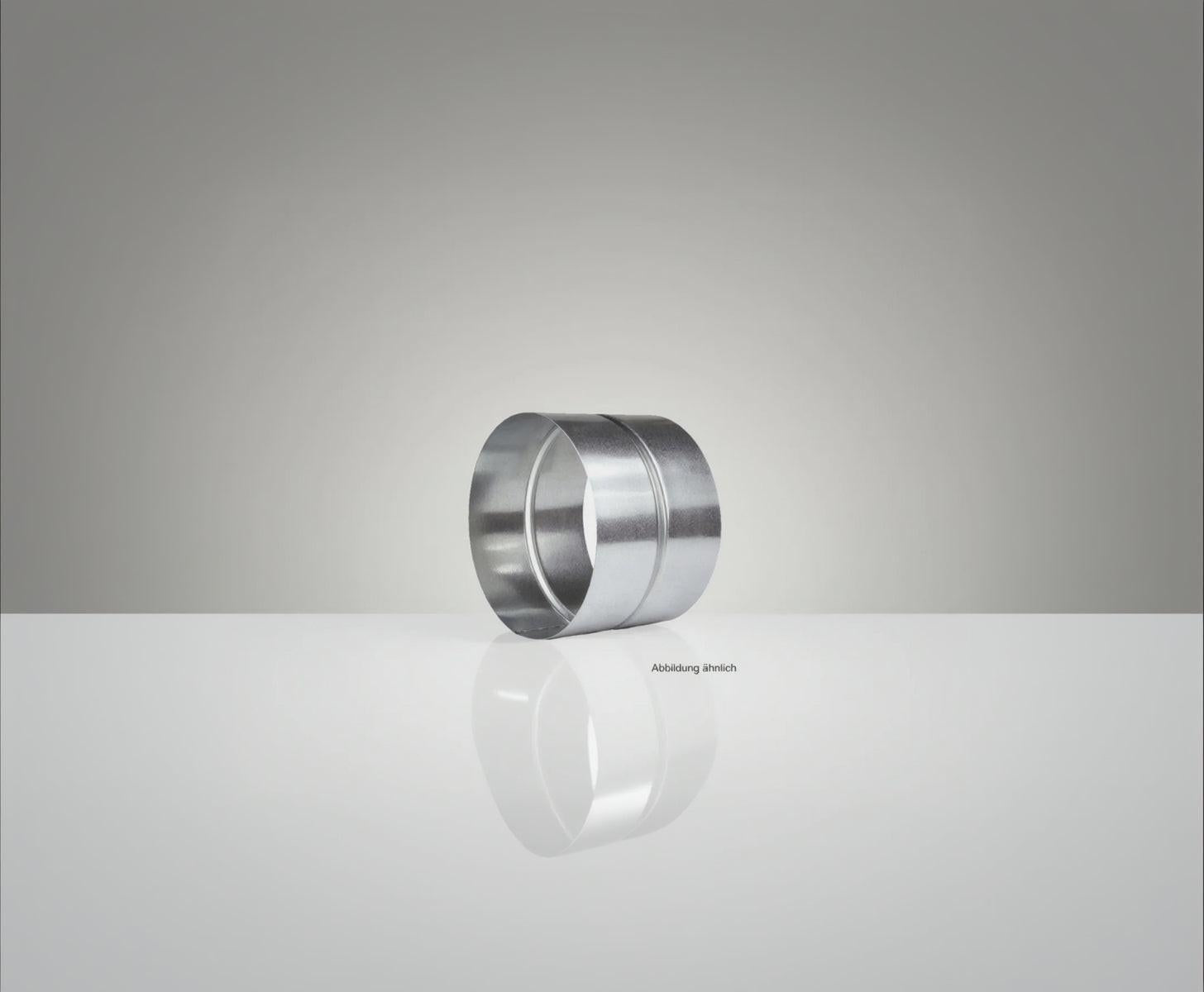

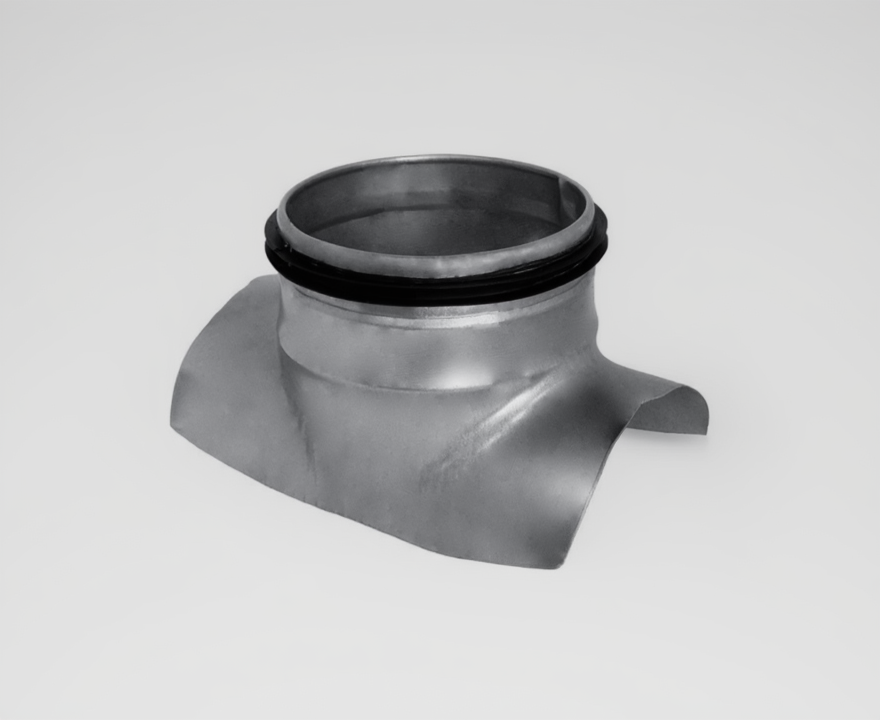

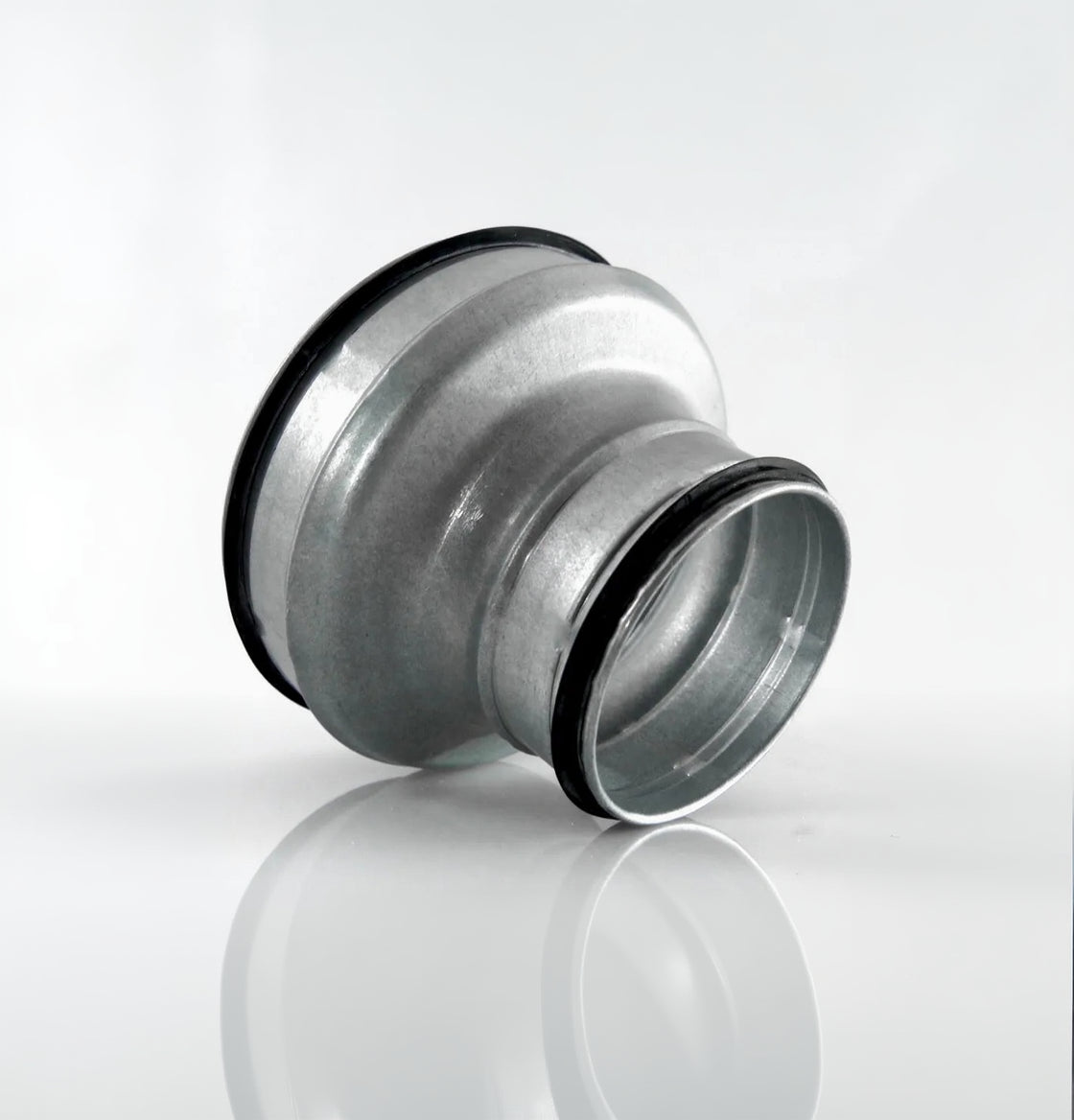

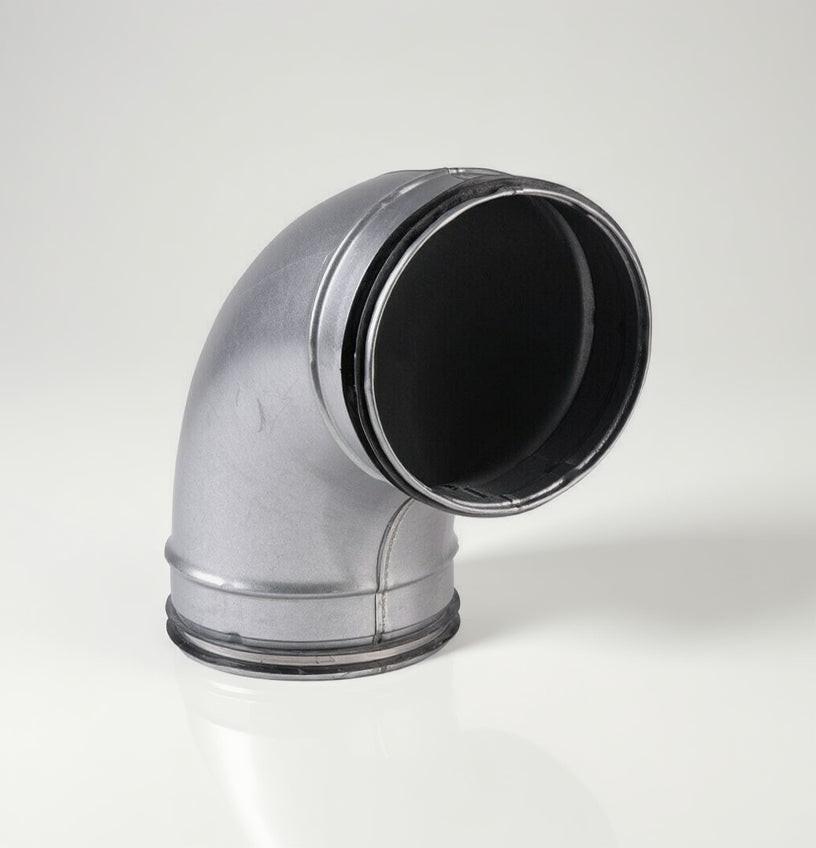

Kalibrierte Formteile mit Steckverbindungen und werksseitig fest montierter Doppellippendichtung aus
alterungsbeständigem EPDM-Gummi. Mit Stoppsicke, Einstecktiefen in Abhängigkeit der NW, Toleranzen und
Maße gemäß DIN EN 1506. Bauteile in gepresster oder bei größeren NW handgebauter gefalzter und
verkitteter Ausführung.
Material
Verzinktes Stahlblech, Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²,
Pressteile abweichend in angemessener Tiefziehqualität.
Nach DIN EN 10346 kann das Aussehen der Zinkoberfläche variieren und durch Oxidation dunkler werden.
Es können maschinenbedingte Bearbeitungsspuren auftreten!
Einsatzbereich min./max. -15 C° bis 80 C°
Standardrohrlänge 3000 mm
Kleinste Nennweite 80 mm
Größte Nennweite 1250 mm
Kleinster Innenradius 1 x d
Mindestanforderung nach VDI 6022
