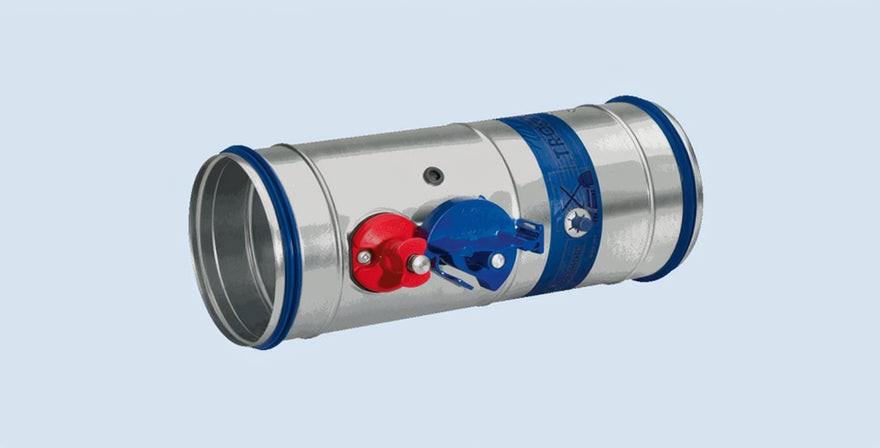

Brandschutzklappe Trox FKRS-EU mit Schmelzlot Auslösetemperatur +72°C

Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in runder Bauform. Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck), mit CE-Kennzeichnung. Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen wie z. B. in, an und entfernt von Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3. Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein austauschbares, feuerbeständiges Klappenblatt, das verwendungsabhängig mit Einbaulage 0 – 360 Grad angeordnet werden kann. Verwendungsbedingt klassifiziert von: EI 30 (ve, ho i ↔ o) S bis EI 120 (ve, ho i ↔ o) S.

Größenabmessungen: 100, 125, 150, 160, 180, 200, 224, 250, 280, 315 mm. Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach DIN EN 1751 mit geringer Druckdifferenz und Schallleistungspegel. Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001 oder Edelstahl 1.4301. Klappenblatt aus Spezial-Isolierstoff, optional mit Beschichtung. Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt. Gehäuselänge 400 mm zum direkten Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische oder thermoelektrische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder dem täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich.

GLEICHWERTIGKEITSKRITERIEN

- Die Leistungserklärung nach Bauproduktenverordnung beschreibt alle CE-zertifizierten Einbauarten incl. der Leistungsklasse bis EI 120 S nach EN 13501-3

- Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und SWKI werden erfüllt.

- CE-gekennzeichnet und somit brandschutztechnisch geprüft nach EU-Verordnung 305/2011 und bewertet nach Maschinenrichtlinie 2006/42/EG

- CE-zertifizierter Nass- und Weichschotteinbau im Abstand = 10 mm zwischen zwei Brandschutzklappen (= 45 mm beim Einbau in Decken)

- Kombinierter Nasseinbau mit eckigen Brandschutzklappen (bis B x H = 800 x 400 mm) in massive Wände, beidseitig bekleidete Leichtbauwände

- Druckverlust < 26 Pa bei Referenzgröße 125mm und 6m/s Anströmgeschwindigkeit

- Schallleistung < 40 dB (A) bei Referenzgröße 125mm und 6m/s Anströmgeschwindigkeit

BESONDERE MERKMALE

-   Leistungserklärung nach Bauproduktenverordnung

-   Klassifizierung nach EN 1350-3, bis EI 120 (ve, ho , i ↔ o) S

-   Zulassung Z-56.4212-991 für das Brandverhalten

-   Entspricht der europäischen Produktnorm EN 15650

-   Brandschutztechnisch geprüft nach EN 1366-2

-   Hygienische Anforderung nach VDI 6022 Blatt 1 (07/2011), VDI 3803 (02/2010), DIN 1946 Teil 4 (12/2008) und EN 13779 (09/ 2007) nachgewiesen

-   Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen

-   Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 3

-   Gehäuse-Leckluftstrom nach EN 1751, Klasse C

-   Geringe Druckdifferenzen und Schallleistungspegel

-   Beliebige Luftrichtung

-   Integration in die Gebäudeleittechnik mit TROXNETCOM

MATERIALIEN UND OBERFLÄCHEN

GEHÄUSE:

-   Verzinktes Stahlblech

-   Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001

-   Edelstahl 1.4301

KLAPPENBLATT:

-   Spezial-Isolierstoff

-   Spezial-Isolierstoff mit Beschichtung

WEITERE BAUTEILE:

-   Klappenachse aus Edelstahl

-   Gleitlager aus Kunststoff

-   Dichtungen aus Elastomere

VARIANTE:

Gehäuse: Grundausführung

Klappenvariante: ohne

Ausführungsvariante: Auslösetemperatur 72°C

Land: DE

Zubehör 1: ohne

Zubehör 2: ohne

Anbauteile: Schmelzlot (Z00)
